ارت سنج ۴ سیم و مقاومت خاك چیست؟ بررسی مدل‌های SEW 4235 ER، CA6462 و CA6470N با دقت مهندسی

ارت سنج ۴ سیم و مقاومت خاك؛ دقت در قلب ایمنی الكتریكی

آیا تا به حال به این فكر كرده‌ای كه سیستم ارتینگ ساختمان یا كارگاهت چقدر ایمن است؟
در دنیای برق و ابزار دقیق، ایمنی بدون اندازه‌گیری دقیق معنا ندارد. یكی از ابزارهای مهم برای ارزیابی ایمنی الكتریكی، ارت سنج چهار سیمه است — دستگاهی كه با اندازه‌گیری مقاومت زمین و مقاومت خاك، خیال تو را از بابت عملكرد صحیح سیستم ارتینگ راحت می‌كند.

در این مقاله قصد داریم به زبان ساده و در عین حال تخصصی، توضیح دهیم كه ارت سنج ۴ سیم چیست، چگونه كار می‌كند، چه كاربردهایی دارد و چرا باید از آن استفاده كرد.
در انتها نیز سه مدل حرفه‌ای و پرطرفدار بازار را معرفی می‌كنیم:
(ارت سنج دیجیتال چهار سیم SEW 4235 ER)، (ارت سنج چهار سیمه CHAVIN ARNOUX CA6462) و (ارت سنج ۴ سیمه CHAUVIN ARNOUX CA6470N).

ارت سنج ۴ سیم چیست و چه تفاوتی با مدل‌های دیگر دارد؟

ارت سنج چهار سیمه (4-Point Earth Tester) ابزاری است برای اندازه‌گیری دقیق مقاومت زمین و مقاومت مخصوص خاك.
این دستگاه از چهار الكترود استفاده می‌كند تا بتواند نویزها و خطاهای ناشی از مقاومت سیم‌ها و تماس الكترودها را حذف كرده و عددی واقعی و دقیق ارائه دهد.

در حالی‌كه ارت سنج سه سیمه برای اندازه‌گیری مقاومت سیستم ارت به‌كار می‌رود، ارت سنج چهار سیمه كاربردی فراتر دارد — یعنی می‌تواند مقاومت مخصوص خاك (Soil Resistivity) را هم تعیین كند، كه برای طراحی سیستم‌های ارتینگ بسیار حیاتی است.

به زبان ساده‌تر:

• اگر فقط بخواهی مطمئن شوی كه زمینت خوب كار می‌كند → ارت سنج سه سیمه كافی است.

• اما اگر بخواهی از صفر سیستم ارتینگ را طراحی یا ارزیابی كنی → باید از ارت سنج چهار سیمه دقیق و كالیبره‌شده استفاده كنی.

چرا اندازه‌گیری مقاومت خاك اهمیت دارد؟

مقاومت خاك تعیین می‌كند كه جریان الكتریكی با چه سهولتی در زمین منتشر می‌شود.
هرچه مقاومت خاك كمتر باشد، سیستم ارتینگ بهتر عمل می‌كند و در نتیجه خطر برق‌گرفتگی، سوختن تجهیزات یا آسیب ناشی از صاعقه كاهش می‌یابد.

برای مهندسان برق و پیمانكاران صنعتی، دانستن مقدار دقیق مقاومت خاك در محل پروژه به اندازه طراحی نقشه الكتریكی اهمیت دارد.
چون بر اساس همین عدد، تعداد میله‌های ارت، عمق دفن آن‌ها و نحوه اتصال به زمین مشخص می‌شود.

در این میان، ارت سنج چهار سیمه دیجیتال ابزاری است كه می‌تواند با دقت بالا این مقدار را محاسبه كرده و پایه‌ی طراحی ایمن و استاندارد را بنا كند.

نحوه كار ارت سنج ۴ سیمه

در روش چهار سیمه، دستگاه از چهار الكترود با فاصله‌های مشخص در زمین استفاده می‌كند.
دو الكترود خارجی برای عبور جریان الكتریكی و دو الكترود داخلی برای اندازه‌گیری اختلاف پتانسیل به‌كار می‌روند.

دستگاه با محاسبه نسبت ولتاژ به جریان، مقدار مقاومت زمین یا مقاومت خاك را نمایش می‌دهد.
به دلیل حذف اثر مقاومت كابل‌ها و تماس، این روش دقیق‌ترین و مطمئن‌ترین روش اندازه‌گیری مقاومت زمین در جهان است.

كاربردهای ارت سنج چهار سیمه

ارت سنج ۴ سیم نه‌تنها برای آزمایش ایمنی، بلكه برای طراحی و ارزیابی سیستم‌های بزرگ ارتینگ در پروژه‌های صنعتی و ساختمانی استفاده می‌شود.
برخی كاربردهای مهم این ابزار عبارتند از:

• تست مقاومت زمین در پست‌های برق، نیروگاه‌ها و كارخانه‌ها

• اندازه‌گیری مقاومت مخصوص خاك در فاز طراحی پروژه

• بررسی سلامت شبكه ارت در ساختمان‌ها و تاسیسات

• تست كارایی سیستم‌های صاعقه‌گیر

• پایش دوره‌ای كیفیت اتصال زمین

اگر به دقت بالا و نتایج قابل اعتماد نیاز داری، ارت سنج ۴ سیمه دقیقاً همان ابزاری است كه باید داشته باشی.

معرفی سه مدل برتر ارت سنج چهار سیمه

در ادامه، سه مدل محبوب و حرفه‌ای بازار را بررسی می‌كنیم كه هر سه از برندهای معتبر جهانی هستند و در پروژه‌های صنعتی و آزمایشگاهی كاربرد دارند.

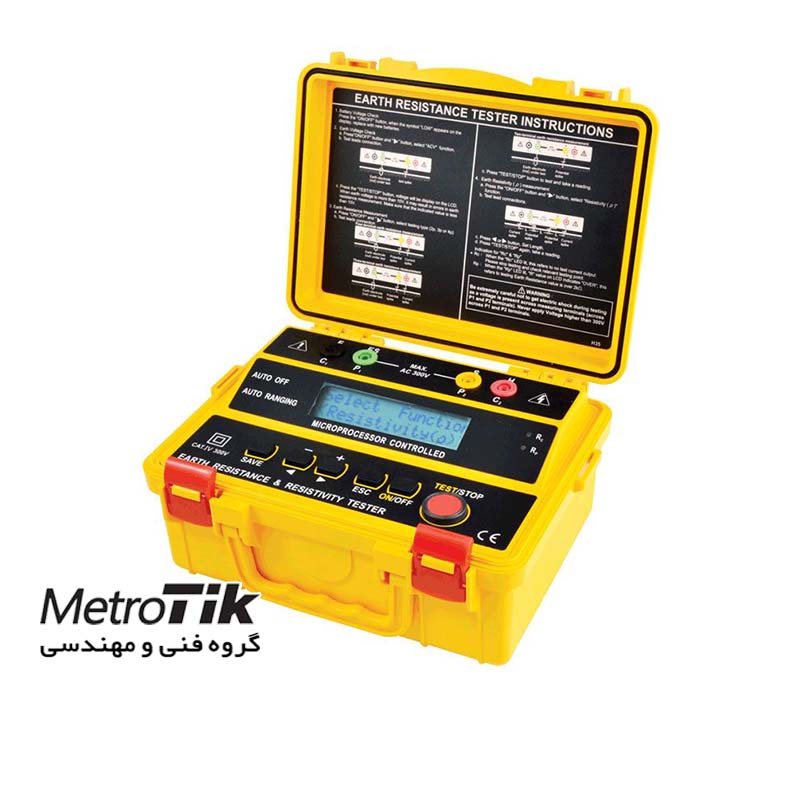

ارت سنج دیجیتال چهار سیم SEW 4235 ER

SEW 4235 ER محصولی از برند تایوانی SEW است كه با طراحی مستحكم و قابلیت‌های حرفه‌ای، یكی از دقیق‌ترین دستگاه‌های ارت سنج محسوب می‌شود.

ویژگی‌ها:

• اندازه‌گیری مقاومت زمین با روش چهار سیمه و سه سیمه

• قابلیت تست ولتاژ زمین و مقاومت مخصوص خاك

• نمایشگر دیجیتال بزرگ و خوانا

• طراحی مقاوم با استاندارد IP54

• عملكرد پایدار در محیط‌های صنعتی و مرطوب

اگر به دنبال ارت سنج دیجیتال چهار سیمه دقیق و پرتابل هستی كه دقت بالا و كاربری آسان را با هم داشته باشد، مدل (SEW 4235 ER) گزینه‌ای ایده‌آل است.

ارت سنج چهار سیمه CHAVIN ARNOUX CA6462

CHAUVIN ARNOUX CA6462 ساخت فرانسه است و در میان مهندسان حرفه‌ای به دوام، دقت و قابلیت‌های پیشرفته شهرت دارد.

ویژگی‌های كلیدی:

• اندازه‌گیری با روش ۳ سیمه و ۴ سیمه

• محدوده وسیع اندازه‌گیری تا ۲۰۰۰ اهم

• حذف خودكار نویزهای محیطی و نوسانات الكتریكی

• باتری با طول عمر بالا و طراحی ارگونومیك

• دارای فیلتر حفاظتی برای كار در شبكه‌های برق فعال

اگر پروژه‌ات شامل تست ارت در محیط‌های الكتریكی حساس است، (CHAUVIN ARNOUX CA6462) از دقیق‌ترین ابزارهایی است كه می‌توانی انتخاب كنی.

ارت سنج 4 سیمه CHAUVIN ARNOUX CA6470N

مدل CHAUVIN ARNOUX CA6470N یكی از پیشرفته‌ترین ارت سنج‌های چندمنظوره در جهان است.
این دستگاه نه‌تنها مقاومت زمین و مقاومت خاك را اندازه‌گیری می‌كند، بلكه قابلیت تست پیوستگی، مقاومت حلقه و اندازه‌گیری ولتاژ خاك را نیز دارد.

ویژگی‌ها:

• تست ۲، ۳ و ۴ سیمه

• قابلیت اندازه‌گیری مقاومت مخصوص خاك با دقت بالا

• مجهز به رابط USB برای ثبت داده‌ها

• طراحی مقاوم در برابر ضربه و رطوبت

• پشتیبانی از استاندارد ایمنی CAT IV 50V

برای مهندسان حرفه‌ای كه به دنبال ارت سنج ۴ سیمه مولتی فانكشن هستند، (CA6470N) یك انتخاب سطح‌بالا و آینده‌نگرانه است.

نكات مهم در انتخاب ارت سنج ۴ سیمه

برای انتخاب بهترین ارت سنج چهار سیمه حرفه‌ای باید به این نكات توجه كنی:

1. دقت و محدوده اندازه‌گیری: هرچه دقت دستگاه بیشتر باشد، نتایج قابل اطمینان‌تر است.

2. قابلیت حذف نویز محیطی: مخصوصاً در مناطق صنعتی یا پرنویز.

3. مقاومت بدنه و استاندارد IP: برای كار در شرایط محیطی دشوار.

4. پشتیبانی از روش‌های مختلف (۲، ۳ و ۴ سیمه): انعطاف در كاربردهای مختلف.

5. قیمت و خدمات پس از فروش برند: برندهایی مثل CHAUVIN ARNOUX و SEW در این زمینه پیشتازند.

جمع‌بندی؛ چرا ارت سنج ۴ سیم انتخابی حرفه‌ای است؟

در دنیای ابزار دقیق و مهندسی برق، دقت یعنی ایمنی.
ارت سنج ۴ سیمه با توانایی اندازه‌گیری دقیق مقاومت زمین و مقاومت خاك، یكی از حیاتی‌ترین ابزارها برای تضمین ایمنی سیستم‌های ارتینگ است.

اگر دنبال دستگاهی هستی كه بتواند دقیق، سریع و مطمئن عمل كند، انتخاب یكی از مدل‌های حرفه‌ای زیر می‌تواند بهترین تصمیم تو باشد:

• (SEW 4235 ER) برای كاربری قابل حمل و مقرون‌به‌صرفه

• (CHAVIN ARNOUX CA6462) برای پروژه‌های صنعتی

• (CHAUVIN ARNOUX CA6470N) برای مهندسان حرفه‌ای با نیاز چندمنظوره

به یاد داشته باش؛ یك سیستم ارتینگ ایمن، پایه‌ای است برای حفاظت از تجهیزات و جان انسان‌ها.
و ارت سنج چهار سیمه دقیق، ابزار تو برای اطمینان از این ایمنی است.
