ارت سنج عقربه‌ای؛ تركیبی از دقت كلاسیك و عملكرد حرفه‌ای
در دنیایی كه ابزارهای دیجیتال روزبه‌روز بیشتر می‌شوند، هنوز هم بعضی از تجهیزات آنالوگ جایگاه خود را حفظ كرده‌اند. یكی از همین ابزارهای ماندگار، ارت سنج عقربه‌ای است؛ دستگاهی كه با طراحی ساده، اما عملكردی بسیار دقیق، هنوز هم بین مهندسان برق و تكنسین‌های حرفه‌ای محبوب است.
در این مقاله قصد داریم با نگاهی كاربردی و صمیمی به بررسی ارت تستر عقربه‌ای بپردازیم. خواهیم دید چرا این دستگاه هنوز یكی از انتخاب‌های هوشمندانه برای تست مقاومت زمین و بررسی كیفیت چاه ارت است و در ادامه چند مدل برتر از برندهای معتبر مثل HIOKI و MULTIMETRIX را معرفی می‌كنیم.
ارت سنج عقربه‌ای چیست؟
ارت سنج عقربه‌ای یا همان ارت تستر آنالوگ دستگاهی است كه برای اندازه‌گیری مقاومت زمین در سیستم‌های ارتینگ به كار می‌رود.
در حالی كه مدل‌های دیجیتال عدد مقاومت را روی نمایشگر LCD نشان می‌دهند، این مدل با حركت عقربه روی صفحه مدرج مقدار مقاومت را مشخص می‌كند.
كاركرد آن بر اساس قانون اهم است؛ دستگاه مقدار ولتاژ مشخصی را بین الكترودها اعمال كرده و جریان عبوری از زمین را اندازه می‌گیرد. در نهایت، عقربه روی مقدار مقاومت واقعی زمین متوقف می‌شود.
سادگی در طراحی، دوام بالا و مقاومت در برابر شرایط محیطی سخت باعث شده ارت سنج‌های عقربه‌ای هنوز هم در پروژه‌های صنعتی، كارگاه‌ها و محیط‌های باز گزینه‌ای مطمئن باشند.
چرا هنوز هم ارت سنج عقربه‌ای محبوب است؟
شاید در نگاه اول تصور شود كه در عصر دیجیتال، دستگاه‌های آنالوگ دیگر كاربردی ندارند، اما در عمل این‌طور نیست!
مهندسان با تجربه می‌دانند كه در برخی شرایط، ارت تستر عقربه‌ای عملكرد قابل اطمینان‌تری دارد.
چند دلیل روشن برای این موضوع وجود دارد:
-
قابل اطمینان در محیط‌های نویزی: در محل‌هایی كه میدان مغناطیسی یا نویز الكتریكی زیاد است، دستگاه‌های دیجیتال خطا دارند، اما مدل عقربه‌ای دقیق‌تر كار می‌كند.
-
بدون نیاز به تغذیه الكترونیكی حساس: با باتری ساده یا حتی بدون آن كار می‌كند.
-
نمایش آنی تغییرات: حركت عقربه نوسانات را بهتر از اعداد دیجیتال نشان می‌دهد.
-
ساختار مقاوم و بادوام: برای استفاده در محیط‌های صنعتی سخت‌كار طراحی شده است.
-
هزینه نگهداری پایین‌تر و عمر طولانی‌تر نسبت به مدل‌های دیجیتال.
بنابراین اگر به دنبال ارت سنج صنعتی مطمئن و مقاوم هستی، هنوز هم مدل‌های عقربه‌ای انتخابی هوشمندانه هستند.
نحوه عملكرد ارت تستر عقربه‌ای
كاركرد ارت سنج آنالوگ بر پایه اندازه‌گیری ولتاژ و جریان در زمین است. دستگاه دارای سه ترمینال اصلی است:
-
ترمینال E (Earth) برای اتصال به چاه ارت
-
ترمینال P (Potential) برای اندازه‌گیری ولتاژ
-
ترمینال C (Current) برای تزریق جریان
در ارت سنج سه سیمه عقربه‌ای، این سه اتصال به كمك میله‌های فلزی در زمین فرو می‌روند. دستگاه جریان كوچكی را اعمال كرده و با اندازه‌گیری اختلاف پتانسیل، مقاومت زمین را روی عقربه نشان می‌دهد.
سادگی این سیستم، باعث كاهش خطا و افزایش دقت در اندازه‌گیری می‌شود.
موارد استفاده از ارت سنج عقربه‌ای
كاربرد ارت تستر آنالوگ تنها به تست چاه ارت محدود نمی‌شود. این ابزار در حوزه‌های مختلف صنعتی و ساختمانی مورد استفاده قرار می‌گیرد، از جمله:
-
تست مقاومت زمین در چاه‌های ارت ساختمان‌ها و كارگاه‌ها
-
اندازه‌گیری كیفیت سیستم ارتینگ در پست‌های برق و كارخانه‌ها
-
بررسی ارتینگ تابلوهای برق و تجهیزات حفاظتی
-
كنترل دوره‌ای سیستم ارت در مراكز مخابراتی، پتروشیمی و بیمارستان‌ها
-
آموزش مفاهیم تست ارت در مراكز آموزشی فنی و مهندسی
درواقع، ارت سنج عقربه‌ای یكی از پركاربردترین ابزارها برای اطمینان از سلامت سیستم ارتینگ است.
معرفی بهترین مدل‌های ارت سنج عقربه‌ای
بیایید چند مدل شناخته‌شده و حرفه‌ای از برندهای معتبر بازار را بررسی كنیم.

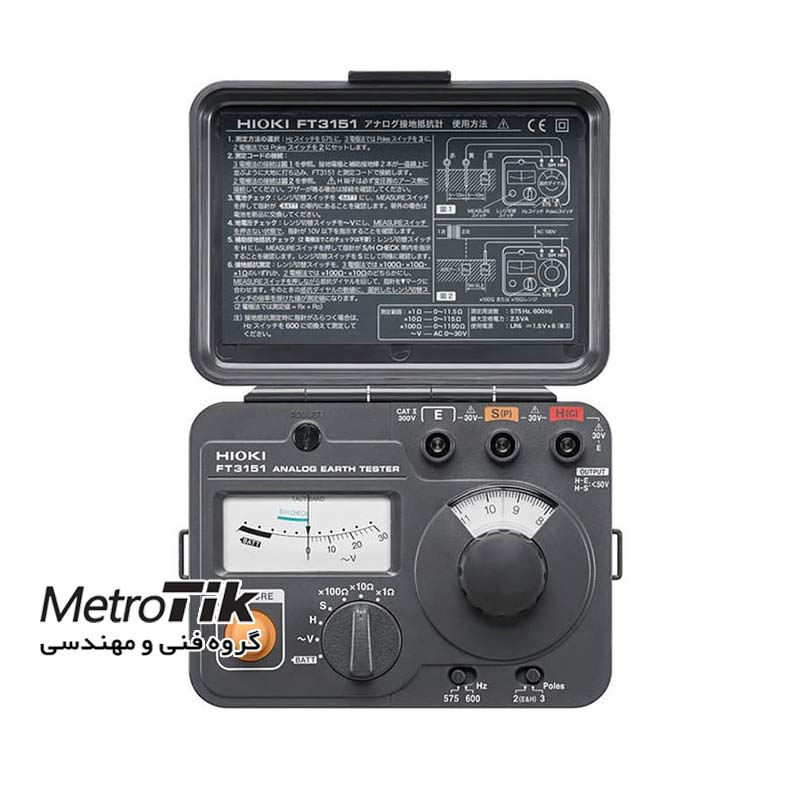

یكی از محبوب‌ترین مدل‌های بازار، (HIOKI FT3151) است.
این دستگاه ساخت ژاپن بوده و به دقت و استحكام بالایش شهرت دارد.
ویژگی‌های مهم این مدل:
-
سیستم سه سیمه با دقت بالا
-
مقیاس واضح و خوانای عقربه
-
اندازه‌گیری سریع مقاومت زمین تا 1150 اهم
-
مقاوم در برابر ضربه و شرایط محیطی
-
دارای كیف حمل حرفه‌ای و لوازم كامل تست
این مدل انتخاب بسیاری از مهندسان حرفه‌ای برق است كه به دنبال ارت سنج عقربه‌ای صنعتی و دقیق هستند.
این دستگاه تركیبی از ارت سنج و میگر است، یعنی هم می‌تواند مقاومت زمین را اندازه بگیرد و هم برای تست عایق كابل‌ها استفاده شود.
اگر به دنبال دستگاهی چندمنظوره هستی، (MULTIMETRIX EIT810) گزینه‌ای ایده‌آل است.
مزایا:
-
قابلیت دو كاره (ارت سنج + میگر)
-
خروجی ولتاژ بالا برای تست عایق
-
طراحی ارگونومیك و ساده
-
صفحه مدرج خوانا با عقربه روان
-
مناسب برای پروژه‌های صنعتی و آموزشی
این مدل برای كسانی كه دنبال ابزار دقیق و اقتصادی هستند، انتخابی هوشمندانه است.
یكی دیگر از مدل‌های محبوب برند MULTIMETRIX، دستگاه (ERT200) است.
این مدل با طراحی ساده‌تر اما دقت بالا، برای پروژه‌های ساختمانی و كاربردهای عمومی بسیار مناسب است.
ویژگی‌ها:
-
قابلیت تست مقاومت زمین تا 2000 اهم
-
ساختار مقاوم و قابل اعتماد
-
كاركرد آسان با یك كلید انتخاب
-
صفحه عقربه‌ای واضح و دقیق
-
مناسب برای محیط‌های آموزشی و كارگاهی
اگر به دنبال ارت تستر عقربه‌ای سبك و قابل حمل هستی، (MULTIMETRIX ERT200) یكی از بهترین انتخاب‌هاست.
تفاوت ارت سنج عقربه‌ای و دیجیتال
| ویژگی | ارت سنج عقربه‌ای | ارت سنج دیجیتال |
|---|
| نوع نمایش |
عقربه مكانیكی |
عدد روی LCD |
| نیاز به تغذیه |
ندارد یا كم |
نیاز به باتری یا برق |
| مقاومت در برابر نویز |
بالا |
گاهی حساس |
| دقت در میدان‌های صنعتی |
بسیار خوب |
متغیر |
| قیمت و نگهداری |
اقتصادی |
بالاتر |
اگر محیط كاری‌ات نویز بالا دارد یا در شرایط صنعتی سخت كار می‌كنی، مدل عقربه‌ای گزینه مطمئن‌تری است.
چگونه بهترین ارت سنج عقربه‌ای را انتخاب كنیم؟
قبل از خرید، به چند نكته توجه كن:
-
برند معتبر: مثل HIOKI یا MULTIMETRIX كه دقت و دوام را تضمین می‌كنند.
-
بازه اندازه‌گیری مناسب: بسته به نوع پروژه، بازه اهم را بررسی كن.
-
كیفیت ساخت و طراحی صفحه: عقربه باید نرم و بدون لرزش حركت كند.
-
دستگاه با لوازم كامل تست عرضه شود.
-
داشتن گواهی كالیبراسیون و استاندارد ایمنی.
جمع‌بندی: اصالت در سادگی
در حالی كه ابزارهای دیجیتال امكانات زیادی دارند، گاهی سادگی و اعتماد مهم‌تر است.
ارت سنج عقربه‌ای هنوز هم یكی از دقیق‌ترین و مقاوم‌ترین ابزارها برای اندازه‌گیری مقاومت زمین محسوب می‌شود.
اگر به دنبال دستگاهی هستی كه سال‌ها بدون خطا و خرابی كار كند، حتماً مدل‌های معتبری مانند (ارت تستر 3 سیم عقربه‌ای HIOKI FT3151)، (ارت سنج آنالوگ و میگر MULTIMETRIX EIT810) یا (ارت سنج آنالوگ MULTIMETRIX ERT200) را بررسی كن.
با این ابزارها، می‌توانی در هر شرایطی — از پروژه‌های ساختمانی گرفته تا محیط‌های صنعتی — تست چاه ارت را با اطمینان و دقت انجام دهی.
