ارت سنج سه سیم؛ دقت بالا برای اندازه‌گیری ایمنی زمین
اگر در حوزه‌ی برق، الكترونیك یا تأسیسات صنعتی فعالیت می‌كنی، حتماً میدانی كه سیستم ارتینگ (Earth Grounding) یكی از مهم‌ترین بخش‌های ایمنی الكتریكی است.
اما برای اطمینان از عملكرد صحیح آن، باید بتوان مقاومت زمین را با دقت بالا اندازه‌گیری كرد؛ و اینجاست كه ارت سنج سه سیم وارد میدان می‌شود.
در این مطلب، قصد دارم به‌صورت كامل و قابل‌فهم توضیح دهم كه ارت سنج سه سیمه چیست، چگونه كار می‌كند، چه تفاوتی با مدل‌های دیگر دارد و چرا انتخاب دستگاه مناسب اهمیت زیادی دارد.
همچنین در انتها سه مدل حرفه‌ای و محبوب بازار را بررسی می‌كنیم:
(ارت سنج سه سیمه CEM DT-5300B)، (ارت سنج سه سیمه CHAUVIN ARNOUX CA6423) و (ارت سنج 3 سیم IP54 SEW 1120 ER).
ارت سنج سه سیم چیست و چه كاربردی دارد؟
ارت سنج سه سیم (3-Point Earth Tester) دستگاهی است برای اندازه‌گیری مقاومت زمین با دقت بالا.
این ابزار با استفاده از سه نقطه تماس (الكترود) در زمین، می‌تواند میزان مقاومت مسیر عبور جریان الكتریكی را از نقطه تست تا الكترود مرجع محاسبه كند.
به زبان ساده‌تر، اگر می‌خواهی مطمئن شوی كه سیستم ارتینگ ساختمان، پست برق یا كارگاه تو به‌درستی كار می‌كند، باید از ارت سنج سه سیمه دقیق و كالیبره‌شده استفاده كنی.
كاربردهای مهم این دستگاه:
-
تست مقاومت زمین در سیستم‌های حفاظتی
-
بررسی كیفیت ارت در تأسیسات صنعتی
-
ارزیابی ایمنی برق در ساختمان‌ها
-
تست عملكرد میله‌های ارت و شبكه‌های اتصال زمین
چرا اندازه‌گیری مقاومت زمین مهم است؟
سیستم ارتینگ، وظیفه دارد جریان‌های اضافی و خطرناك (مثل نشتی یا صاعقه) را به زمین منتقل كند تا از آسیب به تجهیزات و انسان جلوگیری شود.
اما اگر مقاومت زمین بالا باشد، این جریان به‌درستی تخلیه نمی‌شود و خطر برق‌گرفتگی یا سوختن دستگاه‌ها وجود دارد.
اینجاست كه نقش ارت سنج سه سیم دقیق اهمیت پیدا می‌كند؛ چون به كمك آن می‌توان اطمینان یافت كه مقاومت زمین در محدوده‌ی استاندارد (معمولاً زیر ۵ اهم برای تأسیسات صنعتی) قرار دارد.
روش كار ارت سنج سه سیمه چگونه است؟
در تست سه سیمه، از سه الكترود مجزا استفاده می‌شود:
-
الكترود جریان (C)
-
الكترود پتانسیل (P)
-
الكترود زمین اصلی (E)
دستگاه با عبور یك جریان مشخص بین دو الكترود (E و C) و اندازه‌گیری اختلاف پتانسیل بین الكترودهای (E و P)، مقدار مقاومت زمین را محاسبه می‌كند.
این روش به‌دلیل دقت بالا و قابلیت حذف نویزهای محیطی، یكی از رایج‌ترین و مطمئن‌ترین روش‌های اندازه‌گیری ارت در سراسر دنیاست.
تفاوت ارت سنج سه سیمه با ارت سنج دو سیمه یا كلمپی
گاهی كاربران تازه‌كار نمی‌دانند كدام مدل برایشان مناسب‌تر است.
به‌صورت خلاصه می‌توان گفت:
-
ارت سنج دو سیمه برای تست سریع و ساده در محیط‌های كوچك استفاده می‌شود، اما دقت پایین‌تری دارد.
-
ارت سنج كلمپی (Clamp Type) بدون نیاز به كوبیدن میله در زمین كار می‌كند و مناسب سیستم‌های آماده است.
-
اما ارت سنج سه سیم، دقیق‌ترین روش برای ارزیابی مقاومت زمین در پروژه‌های مهندسی و صنعتی است.
پس اگر دقت و صحت داده‌ها برایت اهمیت دارد، انتخاب تو باید ارت سنج سه سیمه حرفه‌ای باشد.
بررسی سه مدل حرفه‌ای ارت سنج سه سیم
در ادامه سه مدل برتر و محبوب بازار ایران را بررسی می‌كنیم كه هركدام از برندهای معتبر جهانی هستند و برای كاربردهای صنعتی طراحی شده‌اند.

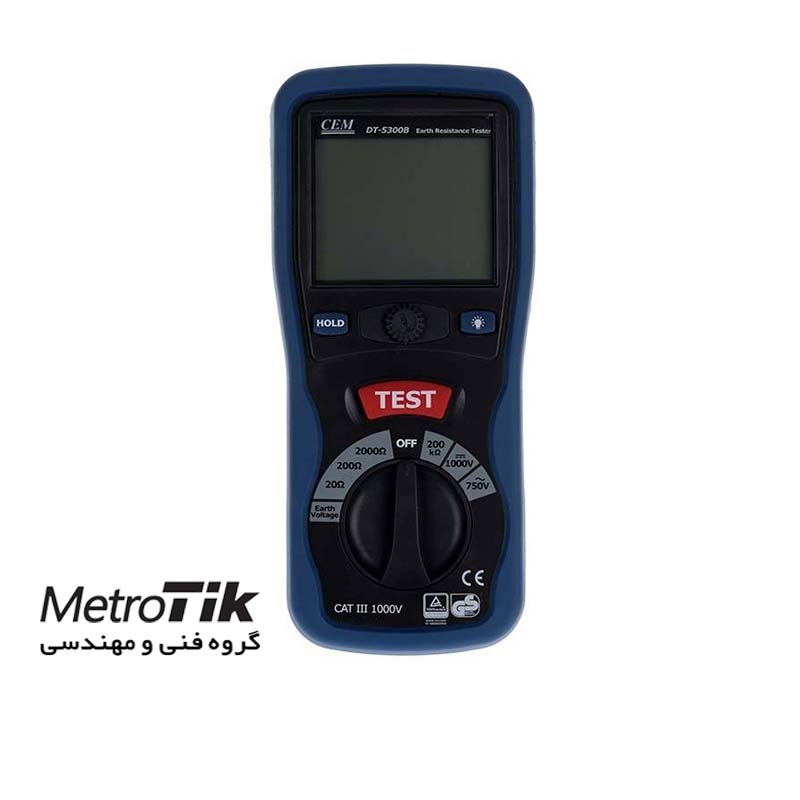

مدل CEM DT-5300B یكی از ارت سنج‌های دقیق و كارآمد برای استفاده در پروژه‌های صنعتی، ساختمانی و آزمایشگاهی است.
ویژگی‌های كلیدی:
-
قابلیت اندازه‌گیری مقاومت زمین با دقت بالا
-
امكان تست ولتاژ و فركانس زمین
-
صفحه‌نمایش بزرگ و خوانا با نور پس‌زمینه
-
طراحی ارگونومیك و مقاوم برای استفاده در فضای باز
-
سیستم هشدار صوتی در صورت خطا
این مدل برای كسانی كه به دنبال ارت سنج سه سیمه قابل اعتماد و اقتصادی هستند، انتخابی عالی است.
برند فرانسوی CHAUVIN ARNOUX همیشه با كیفیت و دوام بالا شناخته می‌شود. مدل CA6423 یكی از حرفه‌ای‌ترین ابزارهای این برند برای تست دقیق ارت است.
ویژگی‌ها:
-
پشتیبانی از سه سیمه و چهار سیمه برای اندازه‌گیری‌های دقیق‌تر
-
محدوده وسیع اندازه‌گیری تا ۲۰۰۰ اهم
-
فیلتر ضدنویز برای كار در محیط‌های الكتریكی شلوغ
-
طراحی مستحكم با استاندارد ایمنی CAT IV 50V
-
دارای كیف حمل، میله ارت و كابل‌های مقاوم
اگر دنبال ارت سنج صنعتی برای پروژه‌های حساس هستی، (CHAUVIN ARNOUX CA6423) یكی از بهترین انتخاب‌هاست.
مدل SEW 1120 ER محصولی از برند معتبر SEW است كه با استاندارد IP54 طراحی شده و در برابر گردوغبار و رطوبت مقاوم است.
ویژگی‌های برجسته:
-
اندازه‌گیری دقیق مقاومت زمین تا ۲۰۰۰ اهم
-
مناسب برای محیط‌های مرطوب یا فضای باز
-
قابلیت حذف نویز محیطی برای دقت بیشتر
-
بدنه مقاوم در برابر ضربه
-
تغذیه باتری با مصرف پایین
اگر به‌دنبال ارت سنج سه سیمه پرتابل و مقاوم برای استفاده میدانی هستی، (SEW 1120 ER) انتخابی حرفه‌ای و اقتصادی است.
نكات مهم در خرید ارت سنج سه سیم
برای انتخاب بهترین ارت سنج سه سیمه حرفه‌ای باید به چند نكته توجه كنی:
-
محدوده اندازه‌گیری و دقت دستگاه
-
استاندارد ایمنی و مقاومت در برابر شرایط محیطی
-
نوع نمایشگر و امكانات اضافی مثل دیتالاگر یا USB
-
برند و خدمات پس از فروش معتبر
اگر دقت، سرعت و دوام برایت مهم است، مدل‌های (CHAUVIN ARNOUX CA6423) و (SEW 1120 ER) برایت ایده‌آل‌اند.
اما اگر دنبال مدلی سبك، كاربردی و مقرون‌به‌صرفه هستی، (CEM DT-5300B) گزینه‌ای هوشمندانه است.
جمع‌بندی: چرا ارت سنج سه سیمه انتخابی هوشمندانه است؟
در دنیای مهندسی برق و ابزار دقیق، هیچ چیز مهم‌تر از ایمنی و دقت اندازه‌گیری نیست.
ارت سنج سه سیمه با قابلیت حذف خطاهای محیطی و ارائه داده‌های واقعی، یكی از مطمئن‌ترین ابزارها برای بررسی سیستم ارتینگ است.
چه در پروژه‌های ساختمانی كوچك و چه در تأسیسات صنعتی بزرگ، استفاده از یك دستگاه دقیق مثل (CEM DT-5300B)، (CHAUVIN ARNOUX CA6423) یا (SEW 1120 ER) می‌تواند تفاوت بین ایمنی و خطر را رقم بزند.
پس اگر هنوز از روش‌های قدیمی استفاده می‌كنی، وقت آن رسیده كه با ارت سنج سه سیمه حرفه‌ای و مدرن كار كنی — چون ایمنی هیچ‌وقت تصادفی به دست نمی‌آید!
